Flextensional Modèle PyFL-680
Flextensional Modèle PyFL-680

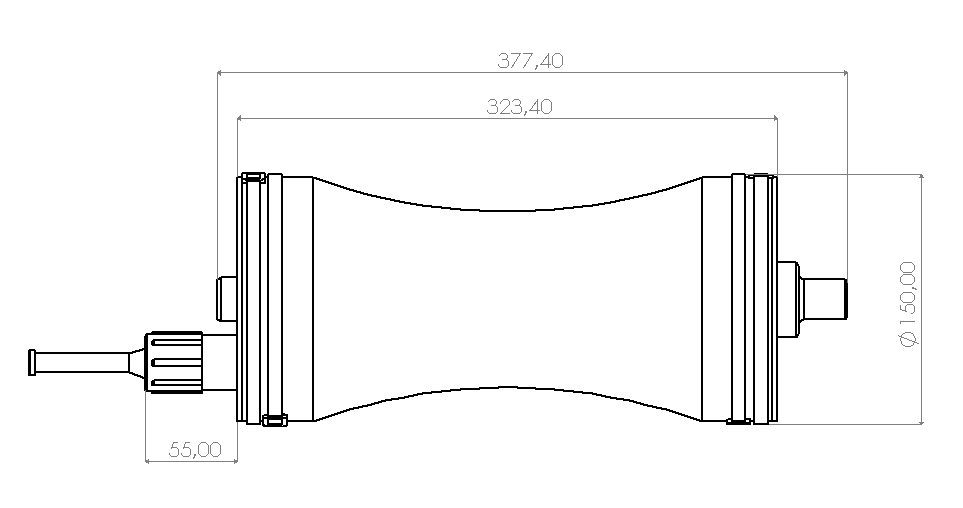

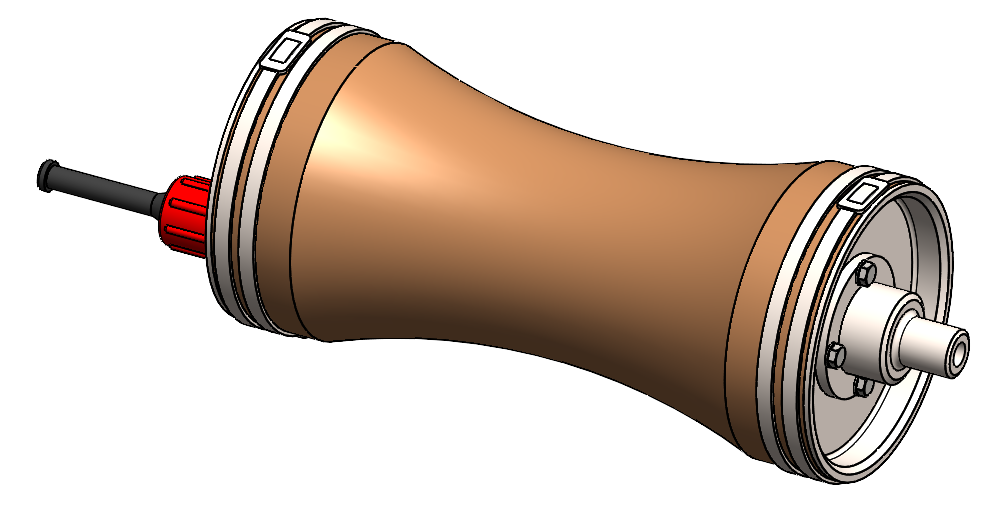

Ce transducteur flextensionnel de classe III est constitué d’une coque cylindrique concave (de type diabolo) insérée dans deux plaques d’extrémité reliées entre elles par un empilement de céramique piézoélectrique.
Ce type de transducteur a un rendement très élevé et est capable de transmettre des niveaux de source très élevés.
Caractéristiques
Électroacoustique
Gamme de fréquences
500 Hz to1.8 kHz
Sensibilité d'émission
125 dB re. μPa/V @1m
Sensibilité de réception
-287 dB re. V/μPa
Tension d'émission Max 10% Duty Cycle
2000 V
Tension d'émission 100% Duty Cycle
600 Vrms
Capacité à 10Hz (sans câble)
62,2 nF
Spécifications Mécaniques
Poids en air
14,2 kg
Poids en eau de mer
10,3 kg
Interface
Câble et connecteur à la demande
Environnement
Capacité en profondeur
30 m
Température de fonctionnement
-5 to +40°C
Température de stockage
-40 to +80°C
Usages types
Télémétrie à longue distance
Sismique à haute résolution
Lutte anti-sous-marine
Les spécifications peuvent être modifiées sans préavis, les données ne sont pas contractuelles.
