Projecteurs Tonpilz Modèle PyT-2000
Projecteurs Tonpilz Modèle PyT-2000

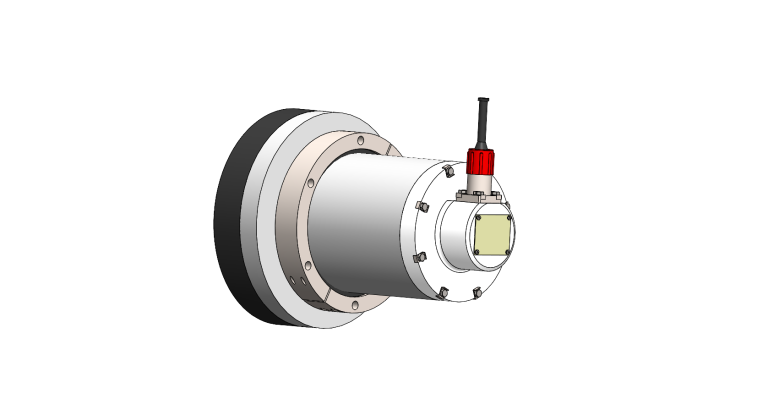

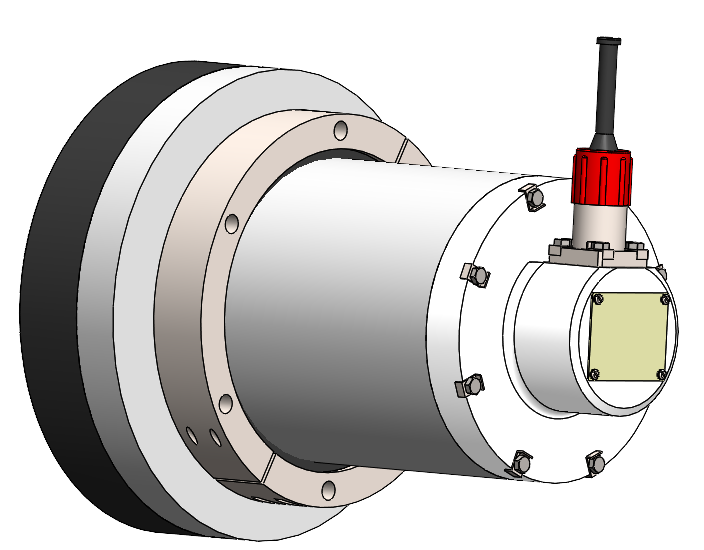

Ce transducteur de type TONPILZ est un transducteur de pointe de 3,5 kHz monté sur la coque. Il permet d’atteindre la totalité de la colonne d’eau et de pénétrer les sédiments. C’est le transducteur idéal pour les profileurs de fond montés sur la coque. Il peut également être intégré dans un réseau pour un sonar actif à longue portée.
Characteristics
Électroacoustique
Gamme de fréquences
1.9 kHz to 5.3 kHz
Sensibilité d'émission
144 dB re. μPa/V @1m
Maximum SPL
200 dB re. 1µPa @1m
Sensibilité de réception
-135 dB re. V/μPa
Tension d'émission Max 10% Duty Cycle
2100 Vrms
Tension d'émission 100% Duty Cycle
650 Vrms
Capacité à 10Hz (sans câble)
62 nF
Spécifications Mécaniques
Poids en air
45,6 kg
Poids en eau de mer
32,0 kg
Interface
Câble et connecteur à la demande
Environnement
Capacité en profondeur
20 m
Profondeur de cavitation à 196 dB re. 1 µPa à 1 m
0 m
Température de fonctionnement
-5 to +40°C
Température de stockage
-40 to +80°C
Usages types
Échosondage à basse fréquence
Profileur de fond à haute résolution
Sonar actif monté sur la coque
Les spécifications peuvent être modifiées sans préavis, les données ne sont pas contractuelles.
